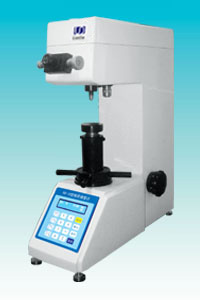

■ HV-10型维氏硬度计采用精密机械技术和光电技术的新型维氏硬度计。该机采用微机控制，通过软键能调节测量光源的强弱，并能试验力保持时间以LCD显示。该机采用独特的测量转换和测微目镜一次测量读数机构，使用方便，测量精度高。
■ 用户可选配图像分析处理软件、CCD图像摄影装置、电脑等，能对所测压痕和材料金相组织进行拍摄，图像分析处理。适用于测量微小、薄形试件、表面渗镀处理后的零件，是科研机构、工厂及质检部门进行研究和检测的理想硬度测试仪器。
• HV-10型手动转塔 • HV-10Z型自动转塔
■ 性能参数表
|
项目名称 |
技术参数 |
|
试验力 |
2.94、4.9、9.8、29.4、49、98N |
|
维氏标尺 |
HV0.3、HV0.5、HV1、HV3、HV5、HV10 |
|
试验力选择 |
键盘式输入 |
|
加卸载控制 |
计算机闭环程序控制（加载/保持/卸载） |
|
试验力保持时间 |
5—99S |
|
物镜 |
10X、20X |
|
目镜放大倍数 |
10X |
|
总放大倍数 |
100X、200X |
|
双光通道切换 |
目镜/摄像装置 |
|
硬度测试范围 |
5～3000HV |
|
示值允许误差 |
±3% |
|
测量范围 |
100X：800μm 200X: 400μm |
|
分辨率 |
100X：1μm 200X: 0.5μm |
|
试件允许最大高度 |
215mm |
|
试件最大宽度 |
125mm（从压头中心线起至机壁距离） |
|
执行标准 |
EN-SO6507、GB/T4340 |
|
压痕光源亮度 |
无级调光 |
|
显示 |
试验力保持时间（秒）、硬度值 |
|
输出 |
内置式微打、RS232串行接口 |
|
外形尺寸 |
560×185×660mm |
|
重量 |
50Kg |
|
电源 |
220V±5% 50-60Hz |
■ 装箱单
|
项目名称 |
数量 |
项目名称 |
数量 |
|
主 机 |
1台 |
备用灯泡 |
2只 |
|
维氏压头 |
1只 |
测微目镜10X |
1只 |
|
大平、中平、小型V试台 |
各1只 |
物镜10X、20X |
各1只 |
|
砝码 |
3只 |
产品合格证 |
1本 |
|
水平调节螺丝 |
4只 |
使用说明书 |
1本 |
|
电源线 |
1根 |
产品维修卡 |
1份 |
|
高、中维氏硬度块 |
各2块 |
维氏对照表 |
1本 |
■ 用户选购件
·图像分析软件 ·视频测量装置 ·CCD图像摄影装置 ·电脑 ·打印机
